Études préalables
Reconnaissance géologique et études préalables à la campagne, études géotechniques et hydrogéologiques.
Nos métiers
Du sol meuble à la roche profonde
Nos prestations couvrent la chaîne complète du forage d’exploration et de production : reconnaissance, échantillonnage, contrôle de teneur, géotechnique et eau.
01 — RAB / AC
Forage à air comprimé rotatif et forage à air comprimé
Le forage RAB et AC utilise des lames en acier ou en tungstène pour percer un trou dans un sol meuble. Les déblais de forage sont remontés par injection d’air comprimé dans le trou.
C’est la méthode la plus rapide et la plus économique pour couvrir de larges surfaces en début de programme, cadrer une anomalie géochimique et orienter les phases suivantes avant d’engager du RC ou du carottage.
- Profondeur usuelle — 50 à 60 mètres en terrain meuble.
- Cadence — grand nombre de trous peu profonds par poste.
- Livrable — échantillons de déblais ensachés et repérés par intervalle.
02 — Circulation inverse
RC : l’échantillon propre, mètre par mètre
Le forage RC est une méthode destructive permettant une récupération précise de l’échantillon, mètre par mètre. La récupération de l’échantillon à l’intérieur de la tige de forage permet d’éviter toute contamination par les parois du trou.
C’est la technique de référence du contrôle de teneur en mine à ciel ouvert : elle définit la teneur du minerai, trace les limites entre stériles et gisement et alimente la planification minière et le dynamitage. C’est aussi le moyen le plus rentable de convertir des cibles en volumes exploitables.
- Profondeur — jusqu’à 350 mètres selon la machine et le terrain.

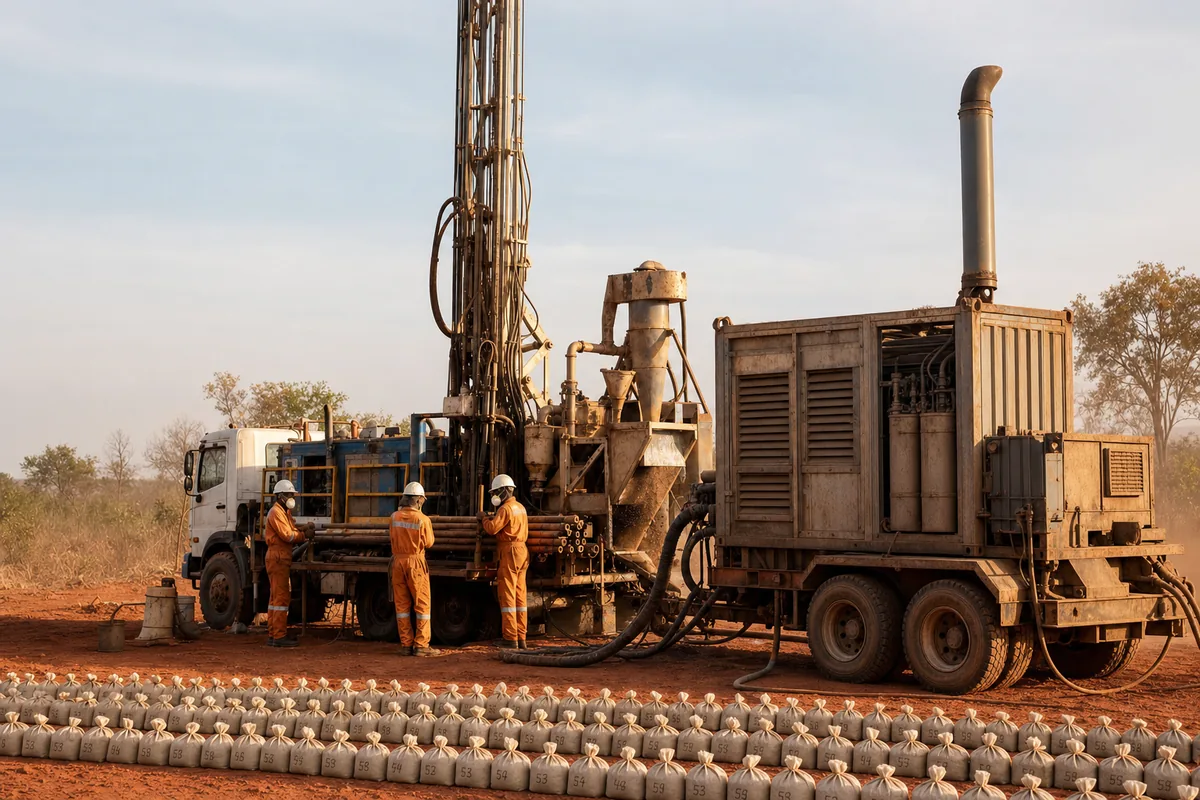

- Atelier complet — foreuse, compresseur, booster, camion grue et approvisionnement en eau.
- Livrable — échantillon divisé, ensaché et numéroté avec fiche de forage par trou.
03 — Carottage diamant
DD : la roche intacte pour l’étude de ressources
Le carottage diamant est utilisé pour forer jusqu’à 1 200 mètres de profondeur, avec un trépan annulaire imprégné de diamant qui découpe un noyau cylindrique de roche solide.
C’est la seule méthode qui restitue la structure, le pendage, les contacts et la minéralisation dans leur continuité. Elle est indispensable aux estimations de ressources, aux études métallurgiques et à la caractérisation géotechnique.
- Profondeur — jusqu’à 1 200 mètres selon la configuration.
- Livrable — carottes orientées et rangées en caisses, avec récupération mesurée par passe.
- Complémentarité — souvent engagé en pré-collier RC puis carottage en profondeur.
Services associés
Autour du trou : les prestations qui rendent la donnée exploitable
Cartographie et levés
Cartographie 2D et 3D, suivi de forage assisté par drone et levés GPS des implantations et des plateformes.
Laboratoire et analyses
Acheminement et remise des échantillons à des laboratoires partenaires, selon le protocole d’assurance qualité du client.
Gestion environnementale
Gestion des plateformes, des boues et des rejets de forage, remise en état des emprises après campagne.
Choisir la méthode
Quelle technique pour quel objectif
| Objectif | Méthode | Profondeur indicative | Nature de l’échantillon |
|---|---|---|---|
| Cadrer une anomalie de surface | RAB / AC | 50 – 60 m | Déblais, par intervalle |
| Exploration et délimitation | RC | jusqu’à 350 m | Déblais divisés, mètre par mètre |
| Contrôle de teneur en exploitation | RC | 0 – 250 m | Déblais divisés, mètre par mètre |
| Estimation de ressources, structural | DD | jusqu’à 1 200 m | Carotte de roche intacte |
| Fondations et terrassements | RAB / AC, DD | selon étude | Déblais ou carotte |
| Alimentation en eau, assèchement | Marteau fond de trou | selon nappe | Ouvrage tubé |
Profondeurs indicatives propres à chaque méthode. Les profondeurs engagées contractuellement dépendent du programme et de la machine mobilisée.
Référentiels techniques
Les diamètres et les normes que nous appliquons
Nos ateliers travaillent selon les séries d’outillage et les normes publiées du forage d’exploration. Les valeurs ci-dessous sont celles des référentiels publics, vérifiables par le lien indiqué sous chaque tableau.
Carottage diamant — série wireline
| Désignation | Diamètre de carotte | Diamètre de trou | Usage courant |
|---|---|---|---|
| BQ | 36,4 mm | 59,6 mm | Sondage profond de reconnaissance, faible tonnage d’échantillon |
| NQ | 47,6 mm | 75,3 mm | Standard d’exploration, bon compromis profondeur / volume |
| NQ2 | 50,7 mm | 75,3 mm | Carotte élargie à encombrement de trou identique |
| HQ | 63,5 mm | 95,6 mm | Estimation de ressource, essais métallurgiques |
| HQ3 | 61,1 mm | 95,6 mm | Triple tube, terrain broyé ou altéré |
| PQ | 85,0 mm | 122,0 mm | Gros volume, géotechnique et essais en vraie grandeur |
| PQ3 | 83,1 mm | 122,0 mm | Triple tube gros diamètre, récupération maximale |
Nomenclature DCDMA reprise dans l’ISO 3551 et la BS 4019, diamètres publiés au catalogue Boart Longyear. Le triple tube préserve la structure de la carotte dans les terrains fracturés.
Circulation inverse — outil et air comprimé
| Paramètre | Valeur de référence publiée | Conséquence sur le chantier |
|---|---|---|
| Plage de taillants | 86 à 146 mm, marteaux 3″ à 5,5″ | Le diamètre se choisit selon la masse d’échantillon visée et la tenue du trou |
| Marteau 5,5″ type | corps 109,5 mm, taillant 121 à 136 mm, tige 102 mm | Définit la tige, le train de sondage et la capacité de levage requise |
| Consommation d’air | 830 pi³/min à 400 psi, 960 pi³/min à 500 psi | Dimensionne le compresseur et impose le booster en second étage |
| Pression de service | 350 à 500 psi en exploration | Impose des flexibles et un entretien adaptés à la haute pression |
| Foreuse d’exploration type | 127 à 165 mm, 35 bar, jusqu’à 250 m | Repère de capacité pour une machine RC montée sur camion |
Plages d’outils et spécification du marteau publiées par Black Diamond Drilling et sa fiche technique du marteau BD542 ; capacité machine publiée par la brochure Epiroc Explorac 100 ; recommandation de pression et de booster publiée par le bulletin sécurité mines n°172 du WorkSafe Western Australia.
Qualité du massif rocheux — RQD
| RQD | Qualité du massif | Lecture pour le programme |
|---|---|---|
| 0 – 25 % | Très mauvaise | Triple tube et tubage souvent indispensables |
| 25 – 50 % | Mauvaise | Récupération à sécuriser, cadence réduite |
| 50 – 75 % | Moyenne | Double tube généralement suffisant |
| 75 – 90 % | Bonne | Cadence nominale |
| 90 – 100 % | Excellente | Massif sain, avancement optimal |
Le RQD est la somme des morceaux de carotte intacts d’au moins 100 mm rapportée à la longueur de la passe, mesurée le long de l’axe de la carotte, selon l’ASTM D6032. La grille de classification est celle reprise par la classification des massifs rocheux de Hoek, qui recommande une carotte d’au moins 54,7 mm prélevée en double tube.
Chaîne de l’échantillon
Ce qui rend une teneur défendable
Un mètre foré ne vaut que par la traçabilité de l’échantillon qu’il produit. Les codes de rapportage et la littérature technique fixent des règles précises que nous appliquons sur site, en accord avec le géologue du client.
- Division — passage au cyclone puis au diviseur, sans procédure introduisant de biais, et ensachage en sacs calicot repérés.
- Matériaux de contrôle — au moins un standard certifié, un blanc et un duplicata par lot de vingt échantillons.
- Densité de contrôle — un total de 5 à 20 % d’échantillons de contrôle selon la maturité du projet.
- Masse utile — plus de 2 à 3 kg par mètre en circulation inverse, condition d’une analyse représentative.
- Levé de déviation — mesure à intervalles réguliers, l’instrumentation gyroscopique courante annonçant de l’ordre de 0,1° par 100 m en azimut.
Insertion d’un standard, d’un blanc et d’un duplicata tous les vingt échantillons et fourchette de 5 à 20 % : Abzalov, Exploration and Mining Geology, 2008. Exigences de division non biaisée, de laboratoire tiers et de levés de déviation réguliers : les bonnes pratiques d’exploration du CIM, 2018. Masse d’échantillon et division au cyclone en RC : tableau JORC 1 d’un programme publié. Précisions d’instruments : DeviGyro et IMDEX OMNIx38.
Limites assumées
Ce que chaque méthode peut et ne peut pas faire
| Méthode | Principe de remontée | Limite reconnue |
|---|---|---|
| RAB | Déblais remontés à l’extérieur du train de tiges | Exposé à la contamination par les parois ; non retenu comme méthode d’estimation de ressource |
| Air core | Déblais remontés à l’intérieur du tube intérieur | Échantillon nettement plus propre que le RAB, mais limité au terrain tendre |
| Circulation inverse | Remontée à l’intérieur de la tige, marteau à échantillonnage frontal | Méthode destructive : pas de lecture structurale de la roche |
| Carottage diamant | Carotte continue récupérée en tube | Le plus lent et le plus coûteux au mètre, mais le seul à livrer la roche intacte |
Définitions du RAB et de l’air core selon le vocabulaire des méthodes de forage de Geoscience Australia. Contamination par les parois et non-recevabilité du RAB pour l’estimation de ressource : la revue EXPLORE n°130 de l’Association of Applied Geochemists.
Eau et géotechnique
Les référentiels applicables hors exploration
| Prestation | Référentiel | Point clé |
|---|---|---|
| Essai de pompage | ISO 14686:2003 | Méthodes d’essai de débit d’un ouvrage de captage d’eau |
| Désinfection d’un forage | note technique WEDC / OMS | Hypochlorite de calcium 60 à 80 %, environ 1 g pour 20 L, contact de 12 à 24 h |
| Cimentation annulaire | California Water Well Standards | Bouchon annulaire d’au moins deux pouces d’épaisseur, ciment normalisé, temps de prise avant reprise des travaux |
| Essai de pénétration standard | ASTM D1586/D1586M-18 | Mouton de 63,5 kg, chute de 750 mm, carottier de 50 mm, comptage entre 0,15 et 0,45 m |
| Essai pressiométrique Ménard | ISO 22476-4:2021 | Essai en place de déformabilité et de rupture du sol |
| Prélèvement d’échantillons | ISO 22475-1:2021 | Méthodes de prélèvement et mesures piézométriques |
Dites-nous ce que vous devez forer.
Nombre de mètres, profondeurs, diamètres, localisation, calendrier : ces quatre éléments suffisent pour recevoir une proposition technique et tarifaire.
